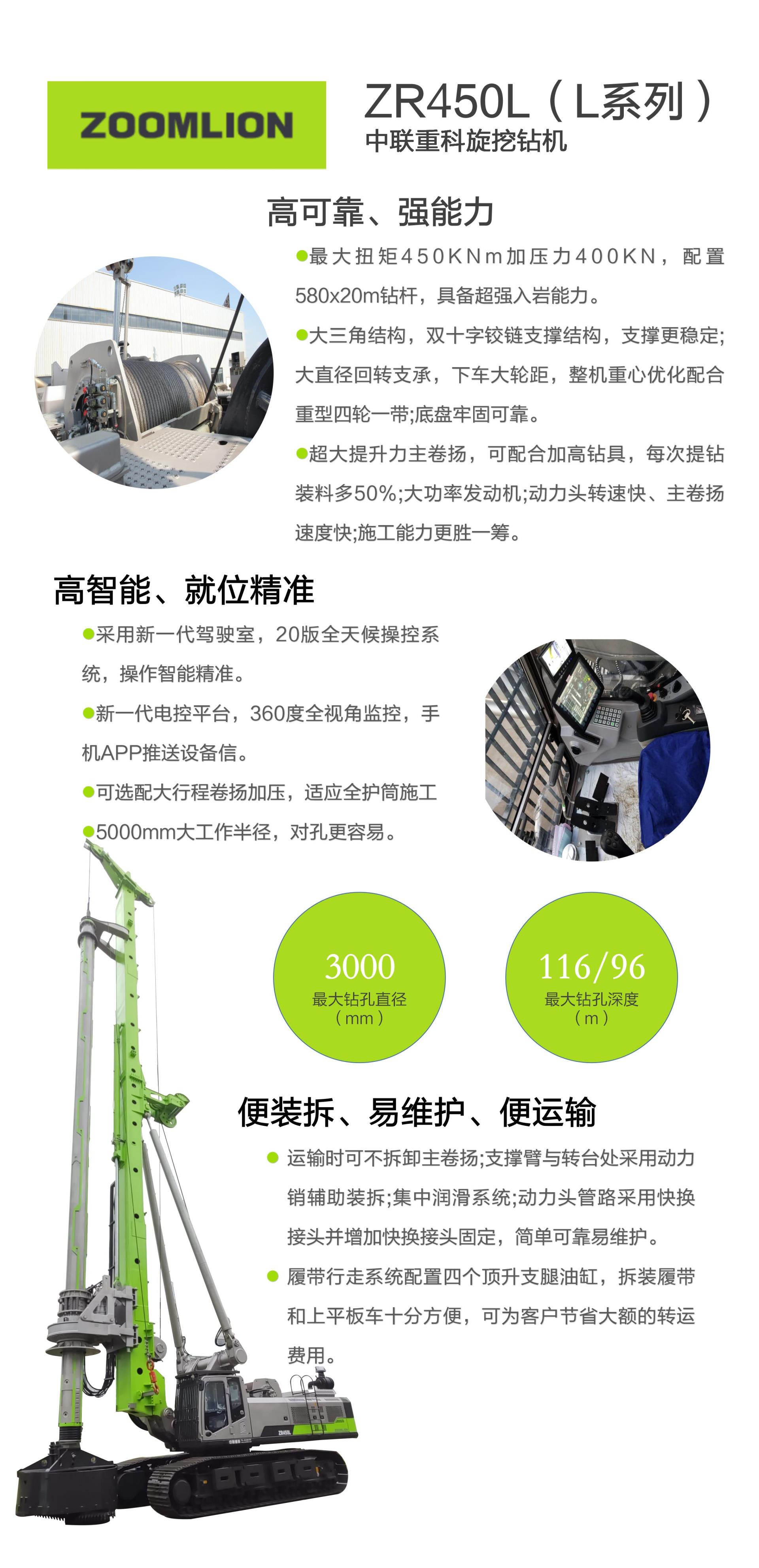

ZR450L
-
- 選擇產品類型
-
- 選擇產品小類
-
請先選擇產品類型
- 產品描述
- 規格配置
-
1. **大扭矩450KN.m,加壓力400KN,配置580x20m
鉆桿，具備超強入巖力。
2. 大三角結構，雙十字較鏈支撐結構，支撐更穩定；大直
徑回轉支承，下車大輪距，整機重心優化配合重型四輪
一帶；底盤牢固可靠。
3. 超大提升力主卷揚，可配合加高鉆具，每次提鉆裝料多
50%;大功率發動機；動力頭轉速快，主卷揚速度快；施
工能力更勝一籌。
4.采用新代駕駛室，2. 0版全天候操控系統，操作智
能精準。
5.新一代電控平臺，360度全視角監控，手機APP推送
設備信。
6.可選配大行程卷揚加壓，適應全護簡施工。
7. 5000mm大工作半徑，對孔更容易。
8. 運輸時可不拆主卷揚；支撐臂與轉臺處采用動力銷
輔助裝拆；集中潤滑系統；動力頭管路采用快換接頭，
并增加快換接頭固定，簡單可靠易維護。
9.履帶行走系統配置四個頂升支腿油缸，拆裝履帶和上
平板車十分方便，可為客戶節省大額的轉運費用。
|
?ZR450L 旋挖鉆機性能參數表 |
|||
|
主要參數 |
單位 |
數值 |
備注 |
|
鉆孔參數 |
|||
|
**大鉆孔直徑 |
mm |
3000 |
? |
|
**大鉆孔深度 |
m |
116/96 |
摩阻桿/機鎖桿 |
|
動力頭 |
|||
|
**大輸出扭矩 |
kN.m |
450 |
? |
|
轉速范圍 |
rpm |
5～28 |
標配 |
|
加壓系統 |
|||
|
加壓方式 |
油缸加壓/卷揚加壓 |
||
|
加壓力 |
kN |
400/400 |
? |
|
起拔力 |
kN |
400/400 |
? |
|
**大加壓行程 |
mm |
6000/16000 |
? |
|
主卷揚 |
|||
|
卷筒結構型式 |
單層/一筒雙機 |
||
|
**大單繩拉力 |
kN |
520 |
? |
|
**大速度 |
m/min |
68 |
? |
|
鋼絲繩直徑 |
mm |
42 |
? |
|
副卷揚 |
|||
|
**大單繩拉力 |
kN |
90 |
? |
|
**大速度 |
m/min |
70 |
? |
|
鋼絲繩直徑 |
mm |
22 |
? |
|
桅桿傾角 |
|||
|
前/后 |
° |
4/90 |
? |
|
左/右 |
° |
3.5 |
? |
|
發動機 |
|||
|
發動機型號 |
Cummins?QSX15 |
||
|
發動機**大功率 |
kW |
398 |
? |
|
發動機排放標準 |
國Ⅲ |
||
|
發動機排量 |
L |
15 |
? |
|
底盤 |
|||
|
履帶外寬（**小~**大） |
mm |
3750~5300 |
? |
|
履帶板寬度 |
mm |
900 |
? |
|
尾部回轉半徑 |
mm |
4845 |
? |
|
整機 |
|||
|
工作質量 |
t |
150 |
含鉆桿Φ580-4×20m、鉆具 |
|
**大牽引力 |
kN |
720 |
? |
|
**大行走速度 |
km/h |
1.8 |
? |
|
整機高度 |
m |
29 |
|
|
??????????????????????????????????????????????????????????????????? 可配置鉆桿型號 |
|||
|
型號 |
鉆深m |
備注 |
|
|
摩阻桿Φ |
110 |
|
|
|
摩阻桿Φ |
116 |
需選配標準節 |
|
|
機鎖桿Φ |
72 |
標配 |
|
|
機鎖桿Φ |
91 |
|
|
|
機鎖桿Φ |
96 |
需選配標準節 |
|
